سیم کشی تابلو چلنیوم

تابلو چلنیوم یکی از پرکاربردترین و زیباترین روش‌های تبلیغات محیطی است. نورپردازی جذاب و طراحی مدرن آن، باعث شده بسیاری از فروشگاه‌ها، شرکت‌ها و مراکز تجاری برای معرفی برند و محصولات خود به سراغ این تابلو بروند. اما یکی از حساس‌ترین بخش‌های ساخت تابلو چلنیوم، سیم کشی صحیح آن است.
اگر سیم‌کشی به‌درستی انجام نشود، مشکلاتی مانند خاموشی ناگهانی، سوختن ماژول‌های LED، یا حتی خطر آتش‌سوزی رخ خواهد داد. به همین دلیل، یادگیری اصول سیم کشی تابلو چلنیوم برای نصاب‌ها، تکنسین‌ها و حتی صاحبان کسب‌وکارها اهمیت ویژه‌ای دارد.

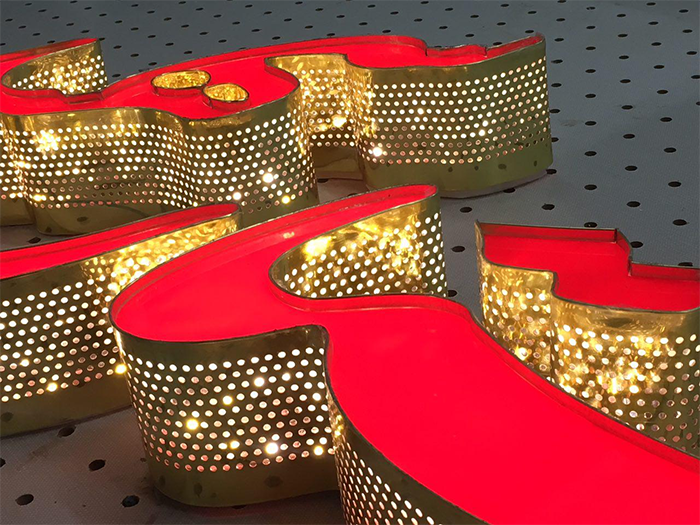

تابلو چلنیوم و اهمیت سیم کشی درست آن

تابلو چلنیوم به‌عنوان یکی از رایج‌ترین و پرطرفدارترین انواع تابلوهای تبلیغاتی، در بسیاری از محیط‌های تجاری، فروشگاهی، تابلو چلنیوم رستوران و حتی فضاهای عمومی دیده می‌شود. این تابلوها از حروف برجسته ساخته شده‌اند که لبه‌ آن‌ها از آلومینیوم براق (چلنیوم) است و داخل حروف با ماژول‌های LED نورپردازی می‌شود.

ظاهر زیبا، مقاومت در برابر شرایط محیطی و نورپردازی تابلو به صورت یکدست، باعث شده تا تابلو چلنیوم انتخاب اول بسیاری از کسب‌وکارها باشد. با این حال، عامل اصلی دوام و کارکرد مناسب این تابلو، سیم‌کشی صحیح و اصولی آن است در ادامه بررسی می‌کنیم که .چرا سیم کشی تابلو چلنیوم به صورت درست و اصولی برای تابلو چلنیوم مهم است؟

1. ایمنی الکتریکی: سیم‌کشی غیر اصولی می‌تواند منجر به اتصال کوتاه شود. این اتفاق نه‌تنها باعث خاموشی تابلو می‌شود بلکه خطر آتش‌سوزی و آسیب جدی به تجهیزات را هم به همراه دارد.
2. عملکرد پایدار و نور یکنواخت: زمانی که سیم‌کشی بر اساس استاندارد انجام شود، جریان الکتریکی به‌طور یکنواخت بین ماژول‌های LED توزیع می‌شود. نتیجه‌ این کار، روشنایی یکدست و بدون سوسو زدن است.
3. افزایش طول عمر تجهیزات: سیم‌کشی درست، فشار بیش‌ازحد روی ترانس و ماژول‌ها را کاهش می‌دهد. به همین دلیل، عمر مفید ترانس، LEDها و حتی سیم‌ها بیشتر خواهد شد.
4. کاهش هزینه‌های نگهداری: اگر سیم‌کشی استاندارد باشد، نیاز به تعمیرات مداوم و تعویض قطعات کاهش پیدا می‌کند. در نتیجه، هزینه‌های جانبی کمتر می‌شود.
5. حفظ زیبایی ظاهری تابلو: سیم‌کشی مرتب و اصولی نه‌تنها در عملکرد، بلکه در ظاهر کار نیز اثرگذار است. وقتی سیم‌ها به‌خوبی جاسازی و ایزوله شوند، تابلو ظاهری تمیزتر و حرفه‌ای‌تر خواهد داشت.

---

همچنین بخوانید:  نکات سفارش تابلو چلنیوم

---

آشنایی با تجهیزات و ابزارهای مورد نیاز سیم کشی تابلو چلنیوم

برای اجرای سیم کشی تابلو چلنیوم به صورت استاندارد، ابزارها و قطعات زیر ضروری است:

سیم و کابل استاندارد

• سیم مسی با کیفیت، با سطح مقطع ۰.۵ تا ۱ میلی‌متر مربع برای ماژول‌ها
• کابل ضخیم‌تر برای ورودی برق به ترانس
• استفاده از سیم با روکش مقاوم در برابر حرارت و رطوبت

ترانس تابلو چلنیوم

ترانس وظیفه کاهش ولتاژ برق شهر (۲۲۰ ولت) به ولتاژ مورد نیاز ماژول‌ها (۱۲ ولت) را دارد.

• انتخاب ترانس مناسب بر اساس تعداد LEDها
• استفاده از ترانس ضدآب برای نصب در فضای باز

ماژول‌های LED

منبع نور تابلو که باید کیفیت بالایی داشته باشد.

• ماژول‌های SMD به دلیل مصرف کم و نور زیاد، پرکاربردترین نوع هستند. در این مورد بیشتر بخوانید:‌  بهترین اس ام دی بلوکی برای تابلو چلنیوم

سایر تجهیزات

• چسب برق و روکش حرارتی برای ایزوله کردن اتصالات
• کانکتور و ترمینال برای اتصال مطمئن سیم‌ها
• بست کمری برای ثابت نگه داشتن سیم‌ها
• مولتی‌متر برای تست اتصالات

مراحل آماده‌سازی تابلو قبل از سیم کشی

وقتی تابلو چلنیوم با انواع ورق چلنیوم ساخته می‌شود، پیش از آنکه وارد مرحله‌ی سیم‌کشی شود، باید یک‌سری اقدامات آماده‌سازی صورت گیرد. این اقدامات در ظاهر ساده به نظر می‌رسند، اما اگر به‌درستی انجام نشوند، کل فرایند سیم‌کشی و حتی عملکرد نهایی تابلو را تحت تأثیر قرار می‌دهند.

اولین قدم در آماده‌سازی تابلو، بررسی دقیق ابعاد آن و تعداد ماژول‌های LED موردنیاز است. در واقع، هرچقدر طراحی و جانمایی LEDها دقیق‌تر باشد، سیم‌کشی مرتب‌تر و کارآمدتری خواهید داشت. نصاب حرفه‌ای پیش از هر چیز، محاسبه می‌کند که برای هر حرف یا بخش تابلو چند ماژول لازم است و سپس نقشه‌ تقریبی مسیر عبور سیم‌ها را ترسیم می‌کند. این مرحله مثل طراحی نقشه برق یک ساختمان است؛ هرچقدر دقیق‌تر باشد، بعداً کمتر دچار مشکل می‌شوید.

قدم بعدی انتخاب محل نصب ترانس است. ترانس‌ها باید در محلی نصب شوند که هم از نظر دسترسی مناسب باشند و هم از آسیب‌های محیطی مانند رطوبت، گرما یا گردوغبار محفوظ بمانند. در تابلویی که در فضای باز نصب می‌شود، اهمیت این موضوع چند برابر است. بسیاری از خرابی‌های تابلوها به این دلیل رخ می‌دهد که ترانس بدون توجه به شرایط محیطی در جای نامناسبی قرار گرفته است. بنابراین، نصاب باید پیش‌بینی کند که برق ورودی به چه شکلی وارد تابلو خواهد شد و ترانس چگونه در مدار قرار بگیرد تا مسیر سیم‌ها کوتاه‌تر، امن‌تر و منظم‌تر باشد.

پس از مشخص کردن جایگاه ترانس و مسیر سیم‌ها، نوبت به آماده‌سازی قاب تابلو می‌رسد. قاب باید عایق‌بندی شود تا در برابر رطوبت و نفوذ آب مقاوم باشد. این موضوع به‌ویژه در تابلوهایی که در فضای بیرونی نصب می‌شوند حیاتی است. حتی قطرات کوچک باران یا شبنم هم می‌توانند در صورت نبود عایق‌بندی مناسب، موجب اتصال کوتاه و خرابی ماژول‌ها شوند. علاوه بر این، بدنه‌ تابلو باید تمیزکاری شود؛ گردوغبار یا براده‌های فلزی که حین ساخت باقی مانده‌اند، در آینده ممکن است باعث خراشیدگی سیم‌ها یا ایجاد اتصالی شوند.

در همین مرحله است که اغلب از فناوری برش لیزری استفاده می‌شود. برش لیزری کمک می‌کند مسیرهای عبور سیم‌ها، محل قرارگیری ماژول‌ها و حتی شیارهای کوچک روی بدنه با دقت میلی‌متری ایجاد شوند. این دقت، علاوه بر زیبایی کار، نظم و امنیت سیم‌کشی را هم تضمین می‌کند.

در نهایت، وقتی همه‌ این اقدامات انجام شد، زمان ورود به مرحله‌ سیم کشی تابلو چلنیوم می‌رسد. در این نقطه، نصاب مطمئن است که نقشه‌ مسیر سیم‌ها مشخص است، ترانس در جای مناسب نصب خواهد شد، قاب تابلو عایق‌بندی شده و هیچ عامل مزاحمی برای عبور جریان وجود ندارد. به بیان دیگر، آماده‌سازی درست مثل زیرسازی یک ساختمان است؛ اگر محکم و اصولی انجام شود، کل سازه روی آن با خیال راحت شکل می‌گیرد.

---

همچنین بخوانید:  مقایسه تابلو چلنیوم با سایر تابلوها

---

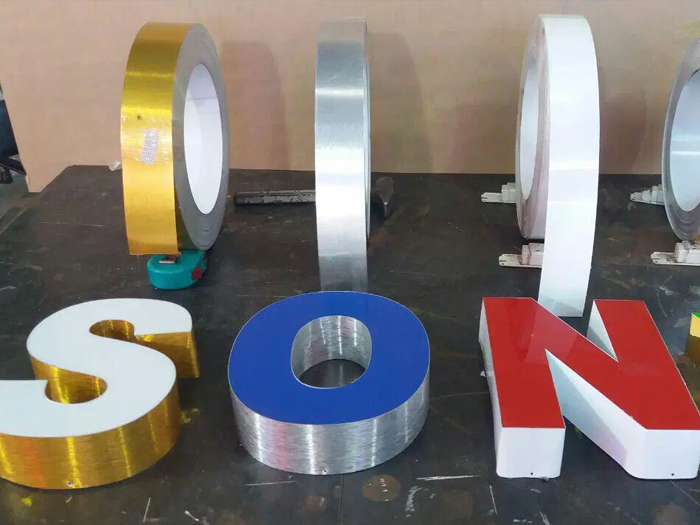

مراحل اصلی سیم کشی تابلو چلنیوم

سیم‌ کشی تابلو چلنیوم یک فرایند دقیق و فنی است که باید به‌درستی انجام شود تا تابلو عملکرد مطلوبی داشته باشد. این فرایند شامل مراحل مختلفی است که هر کدام نیاز به دقت و توجه خاصی دارند. در این بخش، گام‌به‌گام این مراحل و نکات ایمنی مرتبط بررسی می‌شوند که در منابع تخصصی و راهنمای نصب تابلو چلنیوم همواره مورد توجه قرار می‌گیرد و باعث افزایش عمر تابلو و کاهش هزینه‌های تعمیرات می‌شود.

نصب ترانس و اتصال برق اولیه

روش سیم کشی تابلو چلنیوم، پیچیده نیست و اولین قدم، نصب ترانس است. ترانس، همان‌طور که پیش‌تر اشاره کردیم، برای تبدیل ولتاژ برق شهری به ولتاژ مورد نیاز برای LEDها طراحی شده است. اطلاع از نحوه نصب ترانس تابلو چلنیوم ، نقش اساسی در عملکرد صحیح تابلو دارد. ترانس وظیفه دارد برق شهری ۲۲۰ ولت را به ولتاژ ۱۲ ولت مناسب برای ماژول‌های LED تبدیل کند. اگر اتصال سیم‌های ورودی و خروجی ترانس به‌صورت اصولی انجام نشود، احتمال ایجاد اتصال کوتاه و آسیب به ماژول‌ها بسیار زیاد است. به همین دلیل استفاده از سیم‌های استاندارد و عایق‌کاری دقیق اتصالات اهمیت زیادی دارد. در بسیاری از کارگاه‌های تابلوسازی حرفه‌ای، نصب ترانس در بخشی از قاب تابلو انجام می‌شود که هم دسترسی آسان داشته باشد و هم از نفوذ رطوبت در امان بماند.

ترانس‌ها معمولاً باید در داخل یا کنار تابلو نصب شوند. برخی از تابلوها دارای فضای مخصوص برای نصب ترانس هستند و این فضا به‌طور ویژه برای تهویه و خنک‌سازی ترانس در نظر گرفته شده است. هنگامی که محل نصب ترانس تعیین شد، سیم برق ورودی به ترانس متصل می‌شود. توجه به استفاده از فیوز حفاظتی در این مرحله ضروری است تا از هرگونه اتصال کوتاه و افزایش جریان جلوگیری شود.

پس از وصل برق ورودی به ترانس، باید به ولتاژ خروجی توجه ویژه‌ای داشته باشیم. ترانس‌ها معمولاً خروجی ۱۲ ولت DC دارند که برای LEDها مناسب است. در صورتی که ترانس ولتاژ صحیح نداشته باشد، ممکن است به LEDها آسیب وارد شود یا اصلاً تابلو روشن نشود.

اتصال سیم‌ها به  LEDها

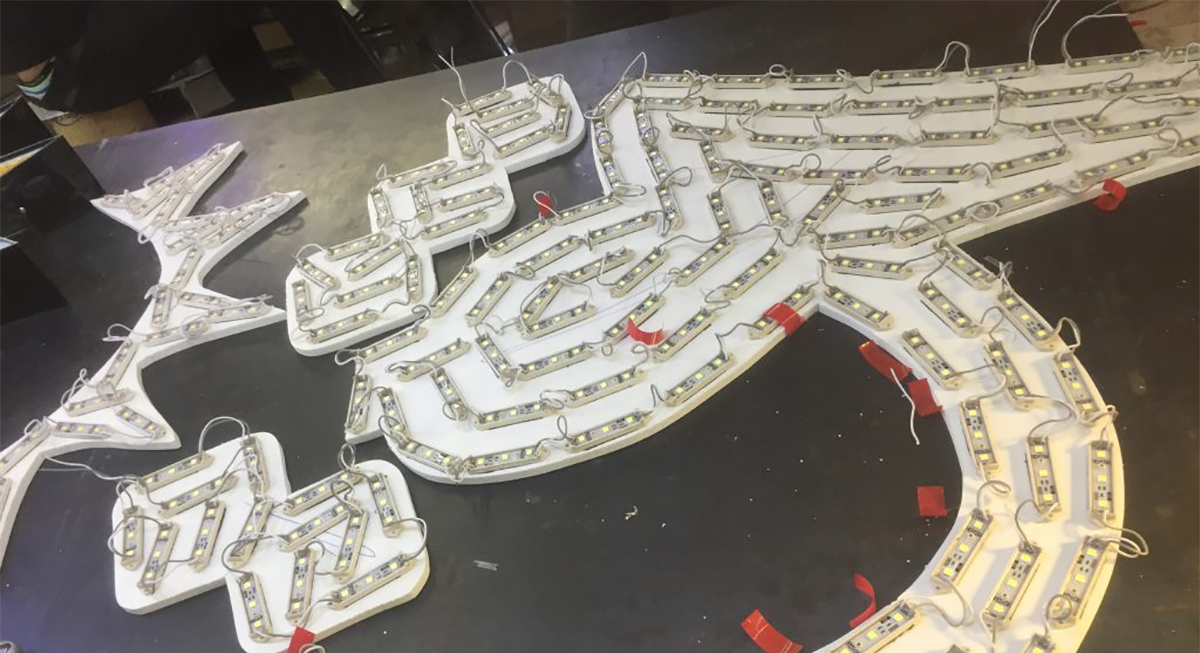

مرحله بعدی، اتصال سیم‌ها به ماژول‌های LED است. در این مرحله، سیم‌های خروجی از ترانس به ماژول‌های LED متصل می‌شوند. LEDها معمولاً به‌صورت موازی به هم وصل می‌شوند. این نوع اتصال باعث می‌شود که اگر یکی از LEDها بسوزد یا دچار مشکل شود، بقیه همچنان به‌طور طبیعی روشن بمانند.

نصاب باید دقت کند که سیم‌ها به‌درستی و با رعایت قطبیت (مثبت و منفی) به ماژول‌ها متصل شوند. برای اتصال این سیم‌ها، از کانکتورهای مخصوص استفاده می‌شود که اتصالات را ایمن و محکم نگه می‌دارد. هرچه اتصالات دقیق‌تر و محکم‌تر انجام شوند، احتمال وقوع مشکلات در آینده کمتر خواهد بود.

در حین اتصال سیم‌ها، باید توجه داشت که سیم‌ها به‌طور یکنواخت و مرتب کشیده شوند و هیچ‌گونه تماسی با بخش‌های فلزی یا سایر سیم‌ها نداشته باشند. تماس سیم‌ها با فلز می‌تواند باعث اتصال کوتاه و خرابی قطعات شود.

تثبیت سیم‌ها در مسیر

پس از اتصال سیم‌ها به LEDها، نوبت به تثبیت سیم‌ها می‌رسد. برای اینکه سیم‌ها در مسیر خود ثابت باقی بمانند و در اثر لرزش یا حرکات تابلو شل نشوند، از بست‌های سیم و چسب‌های مخصوص استفاده می‌شود. بست‌ها می‌توانند سیم‌ها را به سطح تابلو متصل کنند و از حرکت آنها جلوگیری کنند. این کار باعث می‌شود که سیم‌ها مرتب و ایمن در داخل تابلو باقی بمانند.

در بعضی از تابلوها، برای جلوگیری از ساییدگی و آسیب به سیم‌ها، از روکش‌های حرارتی نیز استفاده می‌شود. این پوشش‌ها کمک می‌کنند تا سیم‌ها از تماس مستقیم با مواد داغ یا خراشیده شدن در طول زمان جلوگیری کنند. همچنین، در فضاهای باز، این روکش‌ها از آسیب به سیم‌ها در برابر رطوبت و آفتاب جلوگیری می‌کنند.

تست و راه‌اندازی تابلو

پس از اینکه سیم‌کشی کامل شد، باید تست نهایی انجام شود. این مرحله یکی از مهم‌ترین مراحل است، زیرا در این مرحله ممکن است مشکلاتی مانند اتصالات اشتباه، سیم‌کشی ناقص یا اتصال کوتاه مشخص شوند.

برای تست، ابتدا باید از یک مولتی‌متر استفاده کرد تا ولتاژ خروجی از ترانس بررسی شود. اگر ولتاژ درست باشد، تابلو به برق متصل می‌شود. سپس، هر بخش از تابلو باید به‌طور جداگانه تست شود. روشنایی ماژول‌ها، کارکرد ترانس، اتصالات و مدارهای داخلی باید به دقت بررسی شوند تا از عملکرد صحیح تابلو مطمئن شویم.

در صورت هرگونه خطا یا مشکل در این مرحله، باید قبل از تحویل تابلو به مشتری، ایرادات برطرف شوند. در بسیاری از موارد، حتی بعد از نصب نهایی، ممکن است نیاز به بررسی مجدد برخی اتصالات یا سیم‌کشی‌ها باشد.

رعایت همین جزئیات ساده است که تفاوت کار یک نصاب تازه‌کار با فردی حرفه‌ای را نشان می‌دهد؛ مواردی که در بسیاری از منابع تخصصی مانند آموزش ساخت تابلو چلنیوم هم بر آن تأکید شده است.

بررسی نهایی و تحویل تابلو

در نهایت، پس از تست و رفع مشکلات احتمالی، تابلو آماده تحویل به مشتری می‌شود. قبل از تحویل، بررسی نهایی برای اطمینان از ایمنی و عملکرد صحیح تابلو ضروری است.

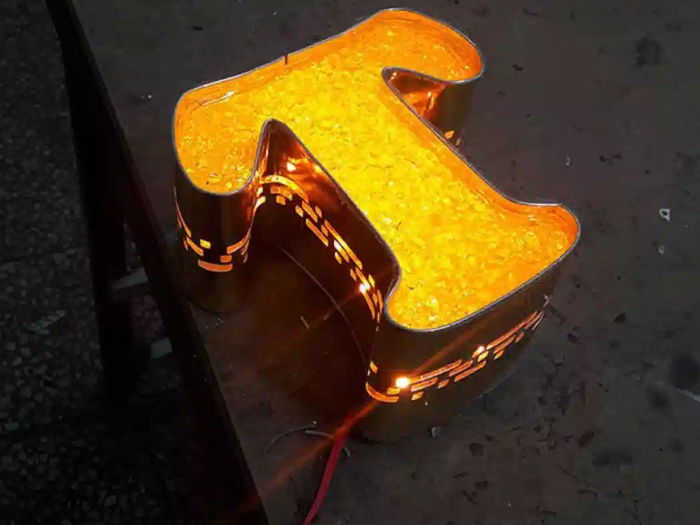

نکات ایمنی و استانداردهای سیم کشی تابلو چلنیوم

1. همیشه از سیم و ترانس استاندارد استفاده کنید.
2. اتصالات باید کاملاً عایق‌بندی شوند.
3. از فیوز حفاظتی در ورودی برق استفاده کنید.
4. هرگز ترانس را در محیط مرطوب قرار ندهید.
5. مسیر سیم‌ها باید مرتب و بدون فشار اضافه باشد.
6. قبل از تحویل تابلو، تست کامل ولتاژ و جریان انجام شود.

رعایت این نکات باعث افزایش عمر تابلو و کاهش هزینه‌های تعمیرات خواهد شد. برخی از تابلوهای چلنیوم که در فضاهای باز نصب می‌شوند، باید به‌طور مرتب بررسی و نگهداری شوند. این نگهداری شامل بررسی سیم‌کشی‌ها، ترانس و روشنایی  LEDها می‌شود.

جمع‌بندی

تابلو چلنیوم به‌عنوان یکی از جذاب‌ترین و پرکاربردترین روش‌های تبلیغات محیطی، امروزه در بسیاری از مکان‌ها مانند فروشگاه‌ها، مراکز تجاری، بیمارستان‌ها و ادارات برای جلب توجه مشتریان و نمایش برندها مورد استفاده قرار می‌گیرد. این تابلو به‌خاطر طراحی خاص، نورپردازی زیبا و دوام بالا، توجه زیادی را به خود جلب کرده است. اما باید سیم کشی تابلو چلنیوم دقیق و استاندارد انجام شود تا تابلو چلنیوم بتواند عملکرد مناسبی داشته باشد و مشکلاتی مانند سوختن  LEDها، اتصال کوتاه یا حتی آتش‌سوزی رخ ندهد.
